|
Productdetails:
|
| Productnaam: | de media van de balmolen malende staalbal | Certificering: | ISO14001,OHSAS18001,ISO |
|---|---|---|---|
| Breage: | 1%max | Pakket: | de trommels van /steel van containerzakken |
| Hoog licht: | 5 inch slijpen stalen ballen,45HRC slijpen stalen ballen,Slijpen media stalen ballen 150mm |
||
Slijpen van stalen ballen 5 "Hoge kwaliteit gesmede slijpballen Slijpmedia
Gesmeed stalen kogel chemische samenstelling
|
serie Element |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) |
| HF-A | 0,42-0,50 | 0,17-0,37 | 0,5-0,80 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-B | 0,48-0,56 | 0,17-0,37 | 0,60-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-C | 0,57-0,65 | 0,17-0,37 | 0,70-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-D | 0,62-0,70 | 0,17-0,37 | 0,90-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-E | 0,37-0,45 | 0,17-0,37 | 0,50-0,8 | 0,80-1,1 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-1 | 0,52-0,65 | 0,17-0,37 | 0,60-1,2 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-2 | 0,70-0,80 | 0,17-0,37 | 0,60-0,80 | 0,50-0,60 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-3 | 0,72-0,92 | 0,17-0,37 | 0,70-1,0 | 0,50-0,90 | 0-0,25 | 0-0.30 | 0-0.035 | 0-0.035 |
Gesmede stalen bal technische indicatoren
| Diameter (mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | 150 |
| Diametertolerantie (mm) | ±2 | +3,-2 | +4,-3 | +5,-4 | ||||||||
| Rondloos (%) | maximaal 2% | maximaal 3% | maximaal 4% | maximaal 5% | ||||||||
| Serie | Diameter | Oppervlakte hardheid | Breuk tarra | Impact waarde | Ballen nummer | Microstructuur |
| HF-A | 20-150MM | 45 -50HRC | maximaal 1% | 12J/CM^2 | 8000 | M+C |
| HF-B | 20-150MM | 48-50 HRC | maximaal 1% | 12J/CM^2 | 10000 | M+C |
| HF-C | 20-150MM | 55-60 HRC | maximaal 1% | 15J/CM^2 | 12000 | M+C |
| HF-D | 20-150MM | 58-65 HRC | maximaal 1% | 15J/CM^2 | 12000 | M+C |
| HF-E | 20-150MM | 48-50HRC | maximaal 1% | 12J/CM^2 | 8000 | M+C |
| B-1 | 20-150MM | 48-50 HRC | maximaal 1% | 12J/CM^2 | 10000 | M+C |
| B-2 | 20-150MM | 58-65 HRC | maximaal 1% | 15J/CM^2 | 12000 | M+C |
| B-3 | 20-150MM | 60-65HRC | maximaal 1% | 15J/CM^2 | 12000 | M+C |
Theoretisch gewicht
| Diameter | Theoretisch gewicht | Diameter | Theoretisch gewicht |
| 20mm | 32,8 g | 90mm | 2988,9 g |
| 25mm | 64.0625g | 100mm | 4100g |
| 30mm | 110,7 g | 110mm | 5457.1g |
| 40mm | 262,4 g | 120mm | 7084,8 g |
| 50mm | 512,5 g | 125mm | 8007.8125g |
| 60mm | 885,6 g | 130mm | 9007,7 g |
| 70mm | 1406.3g | 140mm | 11250.4g |
| 80mm | 2099,2g | 150 mm | 13837.5g |
Productieproces van gesmede stalen kogel

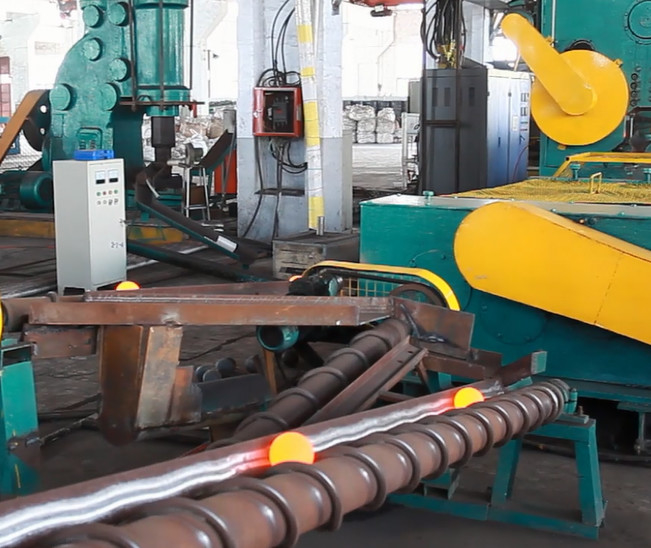

1) Volautomatische productielijn van warmwalsende stalen kogel;
Handmatig materiaal in opbergrek → automatisch voortgezet toevoerapparaat → stokehole knijproltoevoerapparaat → ovenverwarming → knijprol ontladen snelheidsontladen → ga naar de rollende balmachine → rollende bal blussend systeem → stalen bal broeierig zelfontlatend apparaat → afgewerkt product stalen bal
20 mm-40 mm warmwalsende stalen kogelproductielijn;
Contactpersoon: Mrs. Anne Wang
Tel.: 86-15650016520
